Дифференциальные автоматические выключатели Электроконтроль: двойная защита сети

Ошибки при комплектации щита часто начинаются с попытки сэкономить место: устанавливают только автоматический выключатель или только УЗО, не учитывая, от каких неисправностей защищает каждое устройство. В результате линия может остаться без защиты от утечки тока или перегрузки. Основные ориентиры следующие:

• АВДТ объединяет функции автоматического выключателя и УЗО.

• Номинал подбирают прежде всего в соответствии с кабелем и нагрузкой.

• Один защитный аппарат не заменяет грамотное разделение сети на группы.

Почему дифференциальный автомат заменяет два устройства

В одном модуле дифференциальный автоматический выключатель объединяет функции обычного автоматического выключателя и защитного устройства. Он реагирует на сверхток в случае перегрузки или короткого замыкания, а также сравнивает ток в фазном и нулевом проводниках. Если часть тока проходит другим путем, например из-за поврежденной изоляции, устройство выключает линию.

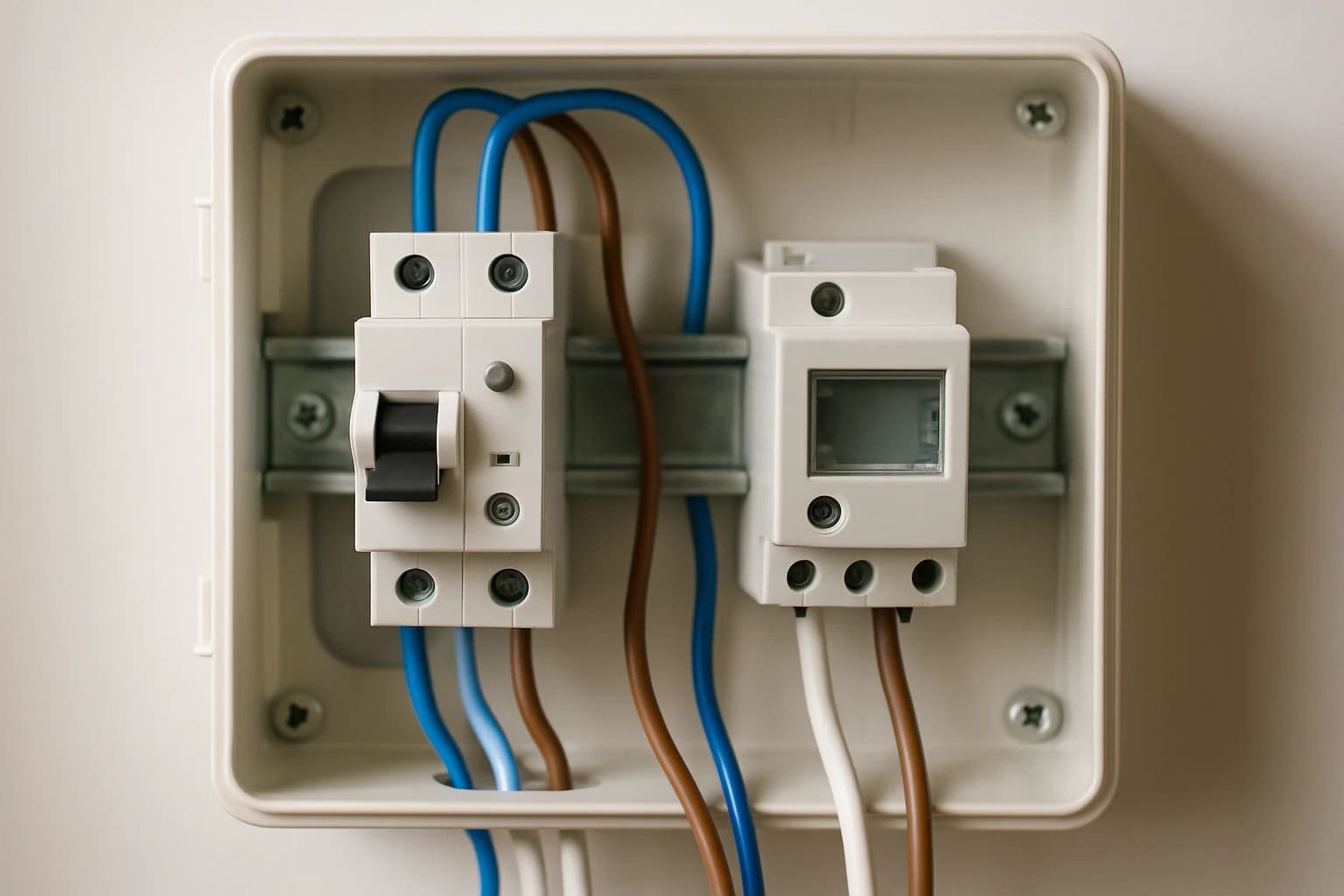

Схема «автомат + УЗО» также выполняет эти задачи, но требует двух отдельных аппаратов, больше места на DIN-рейке и внимательного монтажа перемычек. АВДТ компактнее, поэтому его часто устанавливают на отдельные группы: для стиральной машины, бойлера, посудомоечной машины или розеток во влажных помещениях.

Однако одно устройство не отменяет потребности правильно распределить электросеть на группы. Если один дифавтомат защищает слишком много потребителей, после износа придется искать неисправность во всей квартире или доме.

Защита от перегрузки и утечки тока в одном корпусе

От перегрузки АВДТ защищает тепловой расцепитель: он реагирует, когда ток длительно превышает допустимое для аппарата значение. Во время короткого замыкания срабатывает электромагнитный расцепитель, выключающий круг значительно быстрее. Это разные аварийные режимы, поэтому один механизм не может заменить другой.

Дифференциальная часть устройства контролирует утечку тока. Для бытовых линий распространена чувствительность 30 мА: такой аппарат обеспечивает дополнительную защиту человека в случае повреждения изоляции или контакта токопроводящих частей с заземленным корпусом.

Тип AC реагирует на переменный синусоидальный ток утечки. Тип A дополнительно рассчитан на постоянный пульсивный ток, который может возникать в технике с электронным управлением. Для стиральных машин, индукционных варочных поверхностей и другой современной техники тип A обычно более универсален.

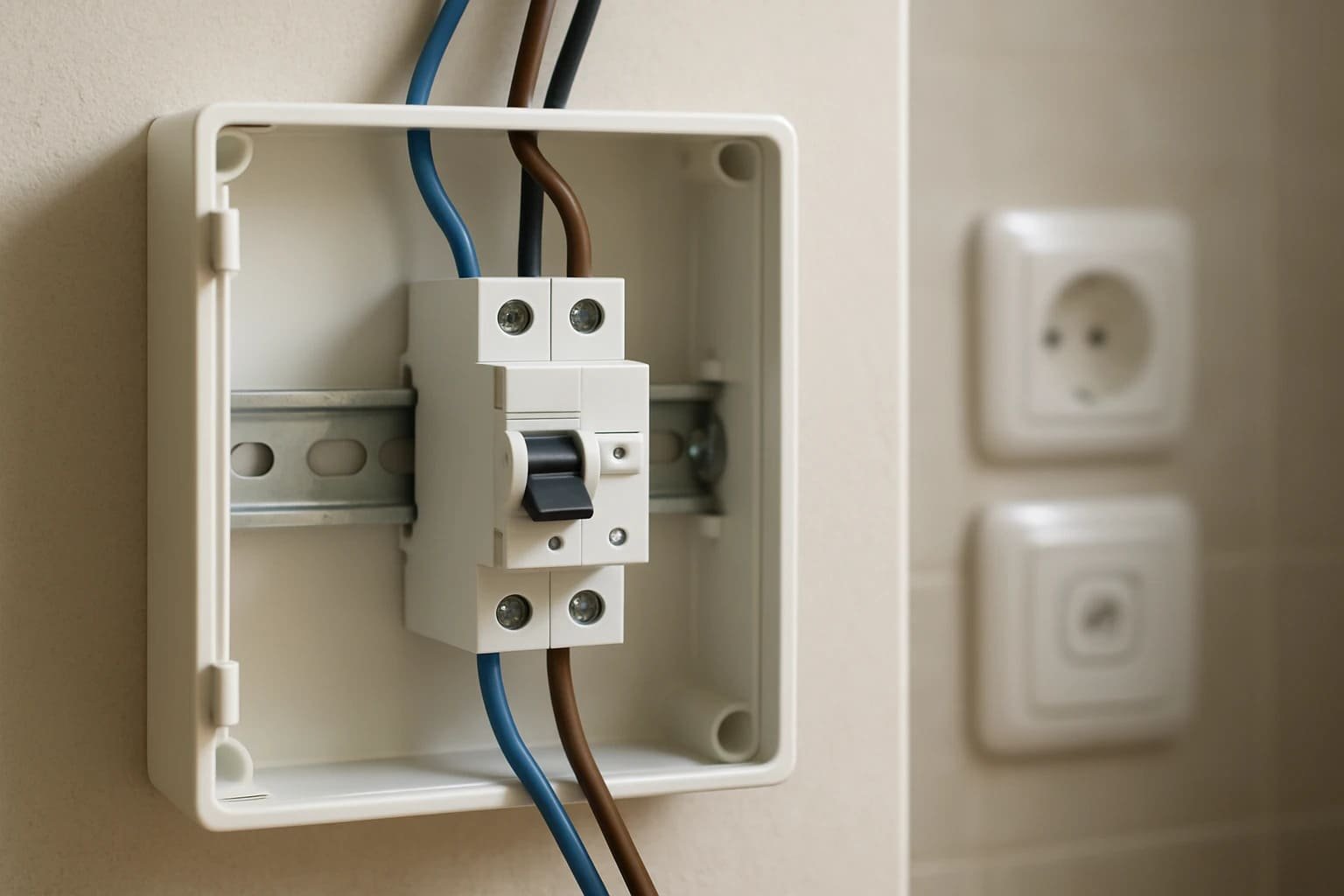

Дифавтомат на отдельной линии упрощает поиск неисправности

В ванной, на кухне и щите АВДТ устанавливают с учетом распределения нагрузок. Ванная требует отдельного внимания из-за влажности и одновременного контакта с заземленными поверхностями. На кухне целесообразно отделять мощные приборы, чтобы неисправность одного из них не обесточивала все розетки.

Для бойлера, стиральной или посудомоечной машины практическим решением станет отдельная линия со своим защитным аппаратом. При срабатывании это сужает поиск: проверяют конкретный прибор, его шнур, розетку и кабель, а не всю домашнюю сеть.

Дифавтомат не защищает оборудование от длительного повышения или снижения напряжения, обрыва нуля или проблем с чередованием фаз в трехфазной сети. Для таких рисков используют реле напряжения и контроль фаз; об их назначении можно узнать больше об этом на сайте.

В распределительном щите нулевой проводник нужно подключать через соответствующий АВДТ. Смешивание нулей различных групп или их подключение к общей шине после устройства часто вызывает ложные срабатывания даже при отсутствии реальной утечки.

Номинал и класс определяют по кабелю и погрузке

Сначала подбирают защиту для кабеля конкретной линии, а не автомат под желаемую мощность прибора. Номинал АВДТ не должен допускать нагревания кабеля сверх допустимого режима. После этого проверяют, выдержит ли линия суммарную нагрузку подключенных потребителей.

Последовательность подбора такова:

1. Определить сечение кабеля, способ его прокладки и допустимый для него ток.

2. Рассчитать нагрузку группы и перевести мощность в ток по формуле I = P / U.

3. Выбрать номинал АВДТ, который защищает кабель, а не только позволяет работать без отключения.

4. Проверить количество полюсов, характеристику B или C, тип AC или A и ток утечки.

Например, нагрузка 3,5 кВт в сети 230 В потребляет примерно 15,2 А. Номинал 16 А может быть уместен только тогда, когда это позволяют сечение, способ прокладки и допустимый ток кабеля. Увеличивать номинал до 20 А или 25 А только из-за срабатывания защиты опасно: причина может быть не в автомате, а в перегруженной линии.

Характеристика B чаще подходит для нагрузок без значительных пусковых токов, а C - для приборов с более высоким кратковременным пусковым током. Для однофазной группы используют модели 1P+N или двухполюсные, для трехфазной – четырехполюсные. Выключающая способность 6 kA показывает, какой ток короткого замыкания аппарат может безопасно выключить в пределах своей конструкции.

Важно: Подбор и подключение защитных аппаратов в щите лучше поручить квалифицированному электрику. Ошибка в схеме может свести на нет правильно выбранный номинал и тип устройства.

Электроконтроль помогает собрать защиту комплексно

Защиту электросети следует рассматривать вместе с кабелем, погрузкой, системой заземления и устройствами для контроля напряжения. В каталоге Электроконтроль представлены АВДТ ETI и E.NEXT, в том числе серии KZS и e.rcbo.pro, с номиналами от 16 А до 63 А, чувствительностью 30 мА и характеристиками B и C. Это позволяет подобрать аппарат для отдельной розеточной группы или мощной стационарной техники.

Компания работает на рынке электротехники с 2010 года. В ее каталоге можно подобрать модульную защиту и другие составляющие щита. Более 50 товарных категорий упрощают закупку при ремонте или новом монтаже: кабель, фурнитуру и сопутствующее электрооборудование не нужно искать в разных магазинах.

Надежность защиты зависит не только от установки АВДТ, но и соответствия его параметров конкретной линии. Сначала оценивают кабель и нагрузку, затем выбирают количество полюсов, характеристику и тип дифференциальной защиты. Отдельные линии для влажных зон и мощной техники упрощают обслуживание сети. Сочетание АВДТ с реле напряжения помогает защититься от различных рисков электросети.
